用法

1、按推荐的配胶比例称聚A、B组分于洁净干燥容器中，搅拌至色泽均匀一致即可。当每次配胶量较少时，可用油灰刀在木板、玻璃等平板上人工拌和；当每次配胶量较大时，建议采用搅拌机械拌和，并确保容器边缘、底部完全搅拌均匀。

2、每次配胶量不宜过大，以能完全搅拌均匀并在可操作时间内用完为准。随着温度升高、配胶量加大，可操作时间会相应缩短。

3、环氧树脂修补胶可在潮湿环氧施工，但在干燥环境下，其粘结性能更为优异。施工前应清除混凝土表面水膜，并尽可能保证粘结面干燥。

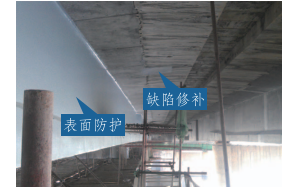

4、当环氧树脂修补胶用于混凝土表面防护（防碳化、防腐蚀等）时，应在施工前打磨去除混凝土表面浮浆、砂粒、疏松，直到粘结面露出粗骨料；同时确保混凝土表面清洁，不得有油污、粉尘等污垢、杂质，用油灰刀均匀往复涂刮至2～5mm厚。

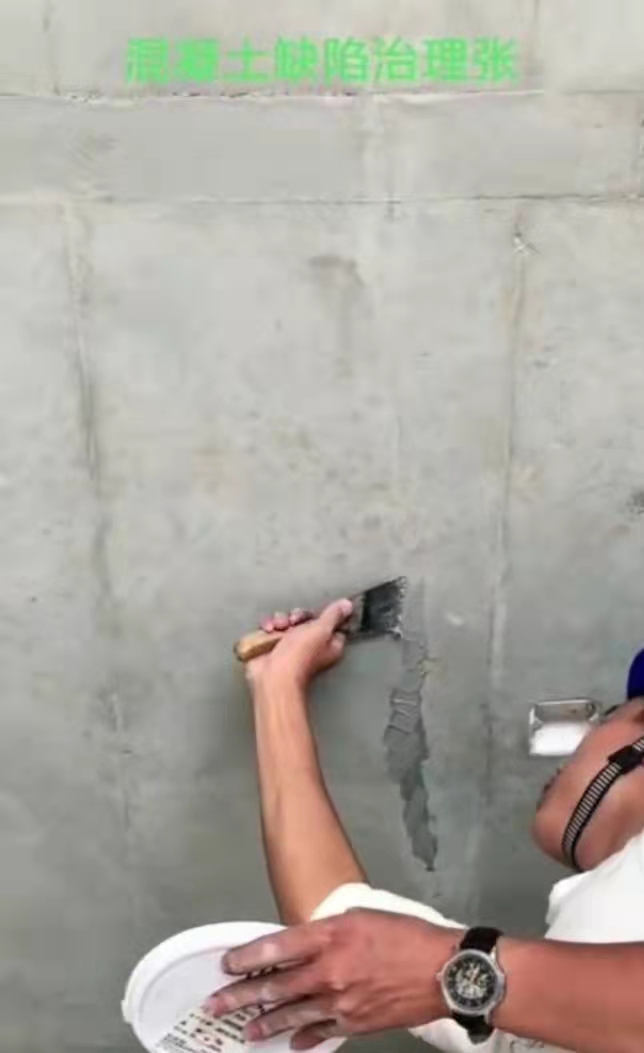

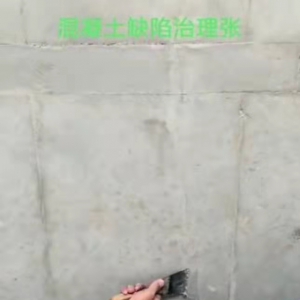

5、当环氧树脂修补胶用于缺陷修补或加固找平时，应先清除疏松混凝土，再按上述方法进去表面处理后涂抹至所需厚度。在已调配好的一年树脂修补胶膏体中外加少量配制好的碳纤维粘贴底胶胶液，可达到一定的稀释效果。

6、当环氧树脂修补胶用于封闭混凝土表面裂缝时，建议先沿裂缝用切割机扩缝后再进行封闭处理。

7、环氧树脂修补胶也可在灌注粘贴钢板或裂缝注胶修补时，用于封闭周边缝隙及粘贴注胶嘴。

8、环氧树脂修补胶固化速度较快，25℃时12～24h即可超过混凝土本体强度。
